¿Que son Las Compuertas lógicas y tablas de verdad?
¿Alguna vez te has preguntado cómo tu celular o computadora sabe qué hacer cuando presionas un botón? Todo se debe a algo súper genial llamado compuertas lógicas y tablas de verdad. Son como los interruptores mágicos que hacen que las máquinas piensen con ceros y unos. Pero, ¿cómo funcionan estas compuertas, y por qué son tan importantes?
Sigue leyendo, porque al final te revelaremos un truco sencillo que estudiantes y curiosos usan para entender estas ideas como si fueran un juego, ¡y hasta podrás crear tus propios circuitos digitales!
¿Qué Son las Compuertas Lógicas y Tablas de Verdad?
Las compuertas lógicas y tablas de verdad son herramientas que ayudan a las computadoras a tomar decisiones. Las compuertas lógicas son como pequeños interruptores que combinan señales (ceros y unos) para dar un resultado. Imagina que son como puertas que deciden si dejar pasar la electricidad o no. Las tablas de verdad son como mapas que muestran qué pasa con esas señales en cada caso.
Estas ideas son la base de la electrónica digital, usada en celulares, computadoras, videojuegos y hasta en autos. En países como México, Colombia y España, estudiantes de ingeniería y tecnología aprenden compuertas lógicas y tablas de verdad para diseñar circuitos que hacen funcionar máquinas modernas.
¿Por Qué Son Importantes?
Las compuertas lógicas y tablas de verdad son como el cerebro de cualquier dispositivo electrónico. Sin ellas, tu consola de videojuegos no sabría qué botón presionaste, y tu celular no podría mostrar videos. Son clave para que todo funcione rápido y sin errores. Son fáciles de aprender y te ayudan a entender cómo piensan las máquinas.
¿Qué Son las Compuertas Lógicas?
Las compuertas lógicas son como pequeños ayudantes que procesan señales eléctricas, representadas por 0 (apagado) y 1 (encendido). Cada compuerta hace una operación simple, como decir “sí” o “no” según las señales que recibe. Hay varias compuertas, y cada una tiene su propia regla.

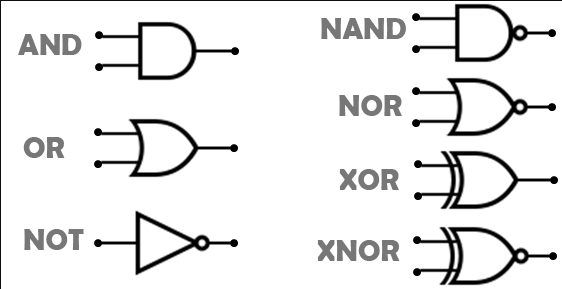

Tipos de Compuertas Lógicas
Aquí están las compuertas lógicas más comunes, explicadas como si hablaras con un niño:
Compuerta AND (Y): Solo da 1 si TODAS las entradas son 1. Es como decir: “Si todos están de acuerdo, ¡adelante!”
Compuerta OR (O): Da 1 si AL MENOS UNA entrada es 1. Es como: “Si alguien dice sí, ¡vamos!”
Compuerta NOT (NO): Cambia la entrada: si entra 1, sale 0; si entra 0, sale 1. Es como un interruptor que invierte.
Compuerta NAND (NO Y): Como AND, pero al revés. Da 0 solo si todas las entradas son 1.
Compuerta NOR (NO O): Como OR, pero al revés. Da 1 solo si todas las entradas son 0.
Compuerta XOR (O Exclusivo): Da 1 si SOLO UNA entrada es 1, no ambas. Es como: “Solo uno puede ganar.”
¿Qué Son las Tablas de Verdad?
Una tabla de verdad es como una guía que muestra qué resultado da una compuerta lógica según las entradas. Imagina una tabla con columnas: las entradas (0 o 1) y el resultado final. Por ejemplo, para una compuerta AND con dos entradas (A y B), la tabla de verdad es:
A
B
Salida (AND)
0
0
0
0
1
0
1
0
0
1
1
1
Esto significa: solo si A y B son 1, la salida es 1. Cada compuerta tiene su propia tabla.
Ejemplo de Tabla de Verdad: Compuerta OR
Para una compuerta OR con dos entradas (A y B):
A
B
Salida (OR)
0
0
0
0
1
1
1
0
1
1
1
1
Si al menos una entrada es 1, la salida es 1.
¿Cómo Funcionan Juntas las Compuertas Lógicas y Tablas de Verdad?
Las compuertas lógicas toman entradas (0 o 1) y dan un resultado según su regla. Las tablas de verdad te ayudan a entender qué resultado esperar. Por ejemplo, en un circuito con una compuerta AND y luego una NOT, usas tablas de verdad para calcular el resultado final paso a paso.
Imagina un circuito: dos entradas (A y B) pasan por una compuerta AND, y el resultado va a una NOT. La tabla de verdad muestra:
A
B
AND
NOT (Salida)
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0
Esto es como una receta: sigues los pasos para saber qué pasa.
¿Dónde Se Usan las Compuertas Lógicas y Tablas de Verdad?
Las compuertas lógicas y tablas de verdad están en todas partes:
Computadoras: Procesadores usan compuertas para cálculos rápidos.
Celulares: Para apps, juegos y hasta el teclado.
Autos: Sistemas como el ABS usan compuertas para decidir cuándo frenar.
Videojuegos: Controladores usan compuertas para procesar botones.
En México, estudiantes de ingeniería usan simuladores como Logisim para practicar compuertas lógicas y tablas de verdad. En España, se enseñan en clases de tecnología.
Ejemplo Práctico: Un Semáforo
Un semáforo usa compuertas lógicas para decidir si la luz es verde o roja. Por ejemplo, una compuerta AND puede decir: “Si hay carros Y es de día, luz verde.” La tabla de verdad muestra cuándo cambiar.
Cómo Hacer una Tabla de Verdad
Hacer una tabla de verdad es fácil. Sigue estos pasos:
Elige la compuerta: Por ejemplo, AND con dos entradas (A y B).
Lista todas las combinaciones: Para dos entradas, hay 4: 00, 01, 10, 11.
Calcula la salida: Usa la regla de la compuerta (AND: 1 solo si ambas entradas son 1).
Dibuja la tabla: Pon entradas y salidas en columnas.
Revisa: Asegúrate de que cubre todos los casos.
Por ejemplo, para una compuerta XOR, la tabla es:
A
B
Salida (XOR)
0
0
0
0
1
1
1
0
1
1
1
0
Beneficios de Entender Compuertas Lógicas y Tablas de Verdad
Aprender compuertas lógicas y tablas de verdad es como aprender el idioma de las computadoras. Algunos beneficios:
Entiendes tecnología: Sabes cómo funcionan celulares y PCs.
Resuelves problemas: Diseñas circuitos para juegos o máquinas.
Mejoras en la escuela: Ayuda con matemáticas y tecnología.
Es divertido: Es como armar un rompecabezas lógico.
En foros como Reddit, estudiantes dicen que aprender compuertas lógicas y tablas de verdad les ayudó a aprobar exámenes de electrónica.
Impacto en la Educación
En 2025, el 60% de las escuelas en América Latina enseñan compuertas lógicas y tablas de verdad en clases de tecnología, según UNESCO. Son clave para carreras en ingeniería y programación.
Herramientas para Practicar Compuertas Lógicas
Puedes aprender compuertas lógicas y tablas de verdad con estas herramientas:
Logisim: Un programa gratis para simular circuitos lógicos.
Tinkercad: Para crear circuitos digitales online, ideal para estudiantes.
Digital Logic Sim: Un juego para aprender compuertas jugando.
Descarga Logisim o usa Tinkercad en tu navegador. En México, estudiantes usan Tinkercad para proyectos escolares.
¿Cuáles son los tipos de compuertas lógicas?
AND, OR, NOT, NAND, NOR y XOR son las principales, cada una con una regla diferente.
¿Cómo se hace una tabla de verdad?
Lista todas las combinaciones de entradas (0 y 1) y calcula la salida según la compuerta.
¿Para qué sirven las compuertas lógicas?
Son la base de computadoras, celulares y máquinas, procesando señales para tomar decisiones.
¿Cómo practicar compuertas lógicas?
Usa simuladores como Logisim o Tinkercad para crear circuitos y tablas de verdad.
Consejos para Aprender Compuertas Lógicas y Tablas de Verdad
Para dominar compuertas lógicas y tablas de verdad, prueba esto:
Empieza con lo simple: Aprende AND, OR y NOT primero.
Usa simuladores: Tinkercad o Logisim son gratis y divertidos.
Haz tablas a mano: Practica en papel para entender mejor.
Mira videos: YouTube tiene tutoriales fáciles sobre compuertas.
Juega con circuitos: Crea circuitos simples, como un interruptor.
En foros, estudiantes dicen que practicar con Logisim les ayudó a entender rápido.
El Truco para Entenderlas Fácil
Prometimos un truco: trata las compuertas lógicas y tablas de verdad como un juego de rompecabezas. Usa Tinkercad para armar circuitos como si fueran bloques de Lego. Por ejemplo, combina una AND y una NOT, y dibuja la tabla de verdad. Esto hace que aprender sea divertido y fácil. Estudiantes en Reddit dicen que este método les ayudó a aprobar exámenes.
